三工位母线机为什么会形成13种典型控制逻辑？——控制逻辑形成机理分析｜百力数控原创技术研究·BM-02

文档类型

原创工程研究论文

编号

BM-02

版本

1.0

发布日期

2026年7月13日

摘要

在三工位母线机的发展过程中，冲孔、剪切工位形成了多种不同的控制逻辑。不同厂家生产的设备，即使完成相同的加工动作，其脚踏控制方式、限位配置以及前进、返回过程也往往存在明显差异。

在实际应用中，人们通常将这些差异归因于 PLC 品牌、液压系统或电气控制方案的不同。然而，从工程设计角度来看，这些仅属于控制逻辑的实现方式，而不是控制逻辑形成的根本原因。

BM-01 提出了基于设备运动过程的分类方法，总结了三工位母线机冲孔、剪切工位13种典型控制逻辑，为行业建立了一种统一的工程分类框架。在此基础上，本文进一步分析这些控制逻辑的形成机理。

本文认为，控制逻辑并非由控制器决定，也不是设计人员随意设定的结果，而是在长期工程实践中，为满足不同工程目标而逐步形成的工程方案。安全性、加工效率、操作便利性、制造成本、控制技术以及市场需求等因素，共同影响了控制逻辑的发展方向，并最终形成目前行业中广泛应用的典型控制逻辑。

理解控制逻辑的形成机理，有助于设备制造商更加科学地进行产品设计，也有助于设备用户更加合理地评价不同设备之间的控制方式，而不是仅依据 PLC 品牌或设备配置对设备进行简单比较。

第一章 工程背景

三工位母线机作为电力成套设备制造中广泛应用的专用加工设备，其冲孔、剪切工位虽然都属于往复直线运动，但不同厂家生产的设备，在实际操作过程中却表现出明显不同的控制方式。

例如，有的设备踩下脚踏开关后能够自动完成整个加工循环；有的设备则要求操作者持续踩踏才能保持刀具前进；还有的设备允许操作者在加工过程中随时停止或返回。这些差异不仅影响设备的操作体验，也直接关系到加工效率、安全性以及设备的市场定位。

长期以来，行业更多关注 PLC 品牌、液压元件、电气配置等硬件因素，而较少讨论一个更加基础的问题：

为什么会形成这些不同的控制逻辑？

这是一个看似简单，却关系到设备设计理念的工程问题。

在 BM-01《三工位母线机冲孔、剪切工位13种典型控制逻辑——分类方法与工程分析》 中，我们提出了基于设备运动过程的分类方法，并总结了13种典型控制逻辑，为不同设备之间建立了统一的工程分类框架。

然而，分类只是认识问题的第一步。

真正值得进一步思考的是，这13种典型控制逻辑为什么会形成？为什么有些控制方式能够长期保留，而有些理论上可行的控制方式却几乎没有得到工程应用？

回答这些问题，不仅有助于理解控制逻辑本身，也有助于理解设备设计背后的工程思想。

因此，本文将在 BM-01 的基础上，从工程设计角度分析控制逻辑的形成机理，探讨影响控制逻辑发展的主要因素，并进一步说明百力数控分类体系建立的工程意义。

工程视角

控制逻辑不是孤立产生的，而是工程目标不断演化和优化的结果。理解控制逻辑，不应只关注设备”如何动作”，更应理解设备”为什么这样动作”。

第二章 控制逻辑的工程定义

2.1 为什么需要重新认识控制逻辑

在三工位母线机行业，”控制逻辑”是一个经常被提及，却又容易产生歧义的概念。

有人把控制逻辑理解为 PLC 程序；有人认为它就是电气控制系统；还有人将其简单理解为设备的操作方式。

由于缺乏统一的工程定义，同一种控制方式在不同厂家可能采用不同名称，而相同名称又可能代表不同的动作过程。这不仅增加了技术交流的难度，也容易导致设备选型和技术评价出现偏差。

因此，在讨论控制逻辑形成机理之前，有必要首先明确：控制逻辑究竟是什么。

2.2 控制逻辑不是PLC程序

在现代母线机中，PLC 已成为最常见的控制平台。因此，人们很容易把 PLC 程序与控制逻辑混为一谈。

实际上，两者并不是同一个概念。

PLC 程序是一种实现手段，用于完成信号采集、逻辑运算和执行机构控制；而控制逻辑是一种工程规则，用于规定设备在不同条件下应当如何运动。

同一种控制逻辑，可以采用 PLC、继电器、电液控制，甚至纯机械机构实现；而同一种 PLC，也可以实现完全不同的控制逻辑。

因此，PLC 决定的是如何实现控制，而不是设备为什么这样动作。

2.3 百力数控对控制逻辑的定义

基于设备运动过程分析，百力数控将控制逻辑定义为：

控制逻辑，是为了完成既定加工任务，对设备各运动过程及其相互关系所制定的一组工程规则。

这些规则回答的是：

• 在什么条件下开始运动；
• 在什么条件下停止运动；
• 在什么条件下允许返回；
• 返回过程是否允许人工干预；
• 各运动之间应满足怎样的先后关系和约束条件。

因此，控制逻辑描述的是设备应当如何运行（What the machine should do），而不是控制系统如何实现这些动作（How the machine does it）。

这一点，也是百力数控分类体系区别于传统控制系统分析方法的重要基础。

2.4 控制逻辑决定的是设备行为

对于设备制造商而言，PLC 程序、电气原理图和液压回路十分重要；但对于设备使用者而言，他们真正接触到的是设备的运动行为（Machine Behavior）。

例如：

• 脚踏开关按下后，刀具是否立即前进？
• 松开脚踏后，刀具是否停止？
• 到达限位后，是自动返回还是等待操作？
• 返回过程中，操作者是否可以再次干预？

这些都是操作者能够直接观察和体验的设备行为，也是不同设备之间最直观的区别。

因此，百力数控认为，评价控制逻辑，应以设备运动行为为分析对象，而不是以 PLC 程序或电气元件作为分类依据。

这也是 BM-01 提出基于运动过程分类（Motion Process-Based Classification Method）的理论基础。

2.5 控制逻辑与控制系统的关系

控制逻辑与控制系统既密切相关，又各自承担不同职责。

控制逻辑负责回答：

设备应该怎样工作。

控制系统负责回答：

设备怎样按照既定逻辑工作。

两者之间的关系可以概括为：

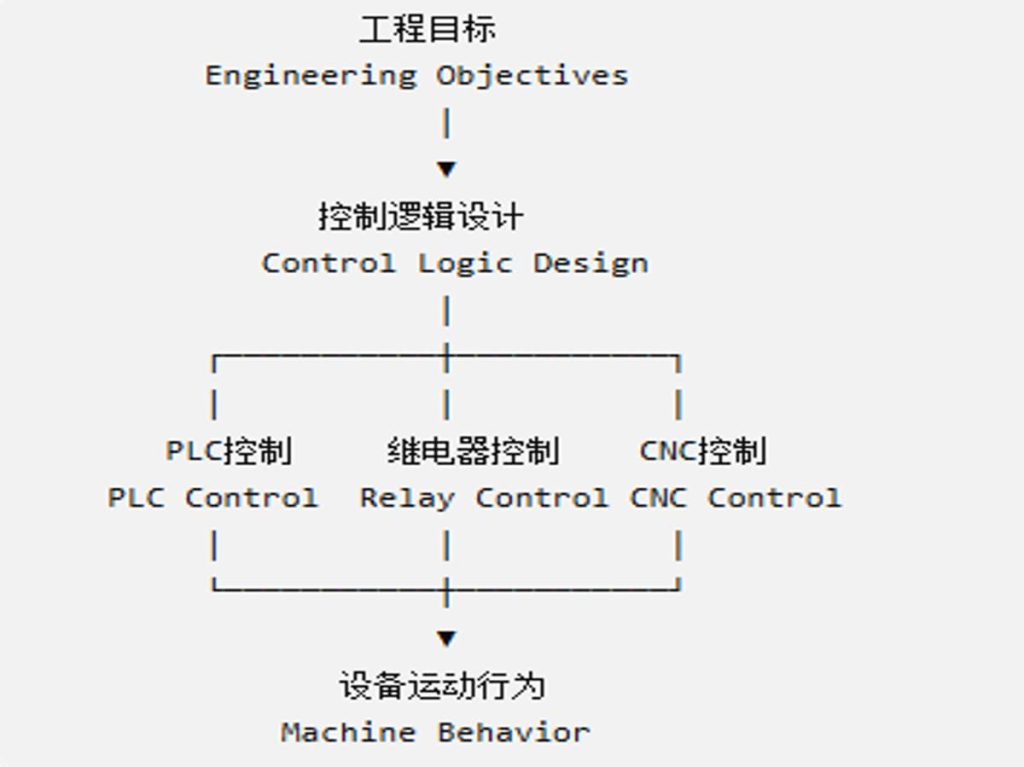

工程目标 → 控制逻辑 → 控制系统 → 设备行为

其中：

• 工程目标决定需要达到什么效果；
• 控制逻辑决定设备应采取什么动作；
• 控制系统负责实现这些动作；
• 设备行为则是最终呈现给操作者的结果。

因此，控制系统可以不断升级，而控制逻辑未必发生改变；同样，控制逻辑也可以不断优化，而不一定需要更换控制系统。

工程视角

控制逻辑首先是一种工程设计，其次才是一种控制实现。

PLC、继电器、电液控制或 CNC 系统，都只是实现控制逻辑的技术手段。真正决定设备行为的，是控制逻辑本身。

第三章 控制逻辑是如何形成的？

3.1 控制逻辑不是随意设计出来的

在工程实践中，人们常常认为控制逻辑来源于设备设计人员的经验，或者不同企业之间形成了不同的设计习惯。

这种理解并不全面。

事实上，任何一种能够长期应用于工业现场的控制逻辑，都必须经过大量工程实践的验证。

如果一种控制逻辑不能满足安全要求，或者加工效率过低、操作复杂、维护困难，它最终都会被市场淘汰。

因此，从工程发展的角度来看，控制逻辑并不是设计人员凭空创造出来的，而是在不断解决实际工程问题的过程中逐步形成并保留下来的。

换句话说，控制逻辑的发展过程，更接近于一种工程演化，而不是一次性的工程设计。

3.2 工程目标决定控制逻辑

不同企业可以采用不同品牌的 PLC，不同型号的液压阀，不同结构的电气系统。

但是，在设计控制逻辑之前，每一家企业首先都需要回答一个问题：

这台设备希望达到什么工程目标？

不同目标，将直接影响控制逻辑的选择。

例如：

如果希望提高批量生产效率，则控制逻辑通常倾向于减少人工干预，缩短加工节拍。

如果希望提高加工过程中的可控性，则控制逻辑可能允许操作者在前进或返回过程中进行实时控制。

如果希望降低设备成本，则控制逻辑可能采用更加简洁的控制方案。

因此，控制逻辑并不是控制技术本身决定的，而是由工程目标决定，再通过控制技术加以实现。

这也是 BM-02 希望建立的核心工程观点。

3.3 六个影响控制逻辑形成的主要因素

综合长期工程实践，百力数控认为，三工位母线机控制逻辑主要受到以下六类因素共同影响。

（1）安全性（Safety）

安全始终是控制逻辑设计的首要原则。

设备必须能够避免危险动作连续发生，并在必要时允许操作者及时中止运动。

任何控制逻辑，都不能以牺牲安全性为代价换取加工效率。

（2）加工效率（Production Efficiency）

控制逻辑直接影响加工节拍。

对于连续批量生产，通常希望减少脚踏次数，缩短单次循环时间。

而对于试制、小批量或复杂工件加工，则可能更加重视操作过程中的可控性。

因此，不同生产模式，对控制逻辑提出了不同要求。

（3）操作便利性（Ease of Operation）

设备最终由操作者使用。

优秀的控制逻辑，应当符合操作习惯，减少误操作，提高学习效率。

不同地区、不同企业，甚至不同操作人员，对于设备操作方式都可能存在不同偏好。

因此，操作便利性也是控制逻辑形成的重要因素。

（4）制造成本（Manufacturing Cost）

控制逻辑越复杂，通常意味着更多控制元件、更长调试周期以及更高制造成本。

因此，控制逻辑设计不仅需要考虑功能实现，还需要兼顾设备成本和市场定位。

合理的设计，并不一定是最复杂的设计。

（5）控制技术（Control Technology）

随着 PLC、伺服控制、电子元件以及传感器技术的发展，一些过去难以实现的控制方式逐渐变得简单可靠。

控制技术的发展，为控制逻辑提供了更多实现手段，也扩大了设计空间。

但是，控制技术的发展，并没有改变控制逻辑本身所服务的工程目标。

（6）市场需求（Application Requirements）

不同国家、不同行业以及不同用户，对设备操作方式存在不同需求。

有些用户更加重视加工效率，有些用户则更加重视操作灵活性和维护便利性。

市场需求持续推动控制逻辑不断调整和优化，也是形成多种典型控制逻辑的重要原因。

3.4 控制逻辑的发展具有历史连续性

控制逻辑并不是在同一时期一次形成的。

随着液压技术、电气控制技术以及 PLC 技术的发展，控制逻辑也经历了持续演进。

一些较早形成的控制逻辑，由于结构简单、可靠性高，至今仍广泛应用于许多工业现场。

与此同时，新型控制技术又不断推动新的控制方式出现。

因此，不同控制逻辑之间并不是简单的替代关系，而是在不同历史阶段、不同工程需求下逐步形成并长期共存的结果。

从这个意义上讲，今天行业中存在的13种典型控制逻辑，并不是偶然现象，而是长期工程实践共同作用的结果。

工程视角

一种控制逻辑能够长期存在，并不是因为它最先进，而是因为它仍然能够解决某一类实际工程问题。

工程设计追求的不是”唯一正确”，而是”适合具体应用”。控制逻辑的演化，本质上是工程目标不断优化和平衡的过程。

第四章 为什么最终形成13种典型控制逻辑

4.1 13种控制逻辑并不是理论上的全部可能

在 BM-01 中，我们根据设备运动过程，将三工位母线机冲孔、剪切工位的典型控制逻辑归纳为13种类型。

需要说明的是，这13种控制逻辑并不代表理论上的全部可能组合。

如果仅从控制元件、限位配置以及脚踏控制方式进行排列组合，理论上还可以得到更多不同的控制方案。

然而，工程设计并不是数学组合问题。

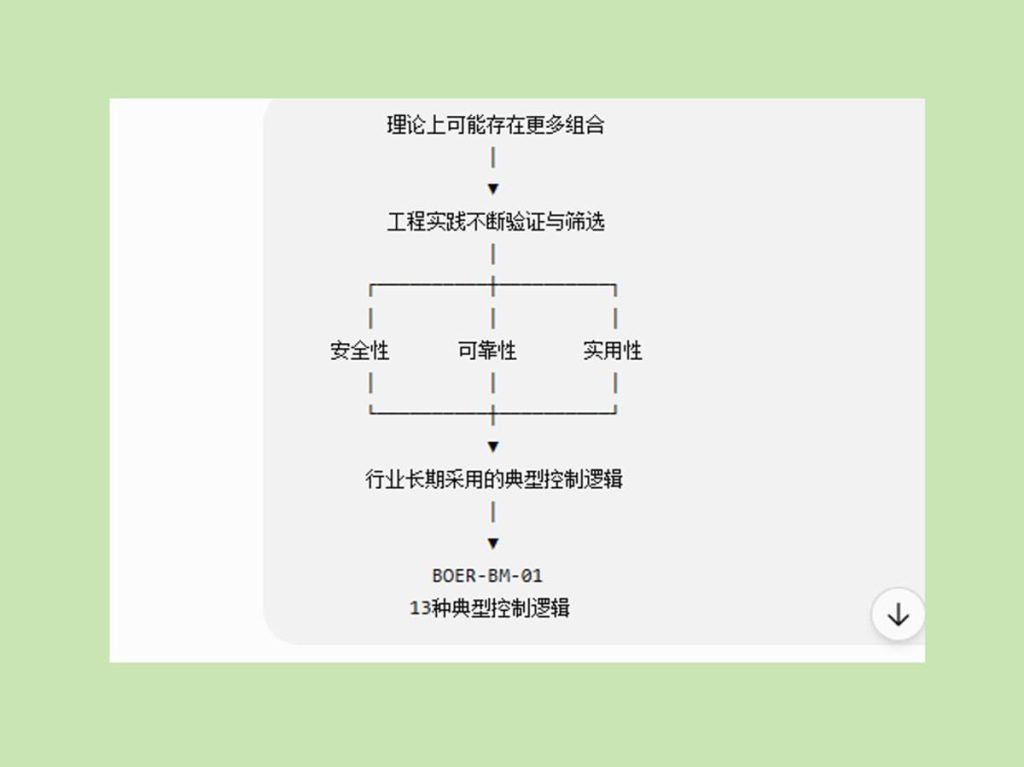

一种控制逻辑只有同时满足安全性、可靠性、操作便利性以及工程应用价值，才有可能长期保留并进入工业现场。

因此，BM-01 所归纳的13种典型控制逻辑，并不是理论推导的结果，而是长期工程实践不断筛选和沉淀后的典型方案。

4.2 工程实践决定了控制逻辑的保留

在设备发展过程中，一些控制逻辑虽然理论上可以实现，但由于存在明显缺陷，最终并未得到广泛应用。

例如，有些控制方式可能增加误操作风险；有些方式虽然具有较高灵活性，却降低了加工效率；还有一些方式需要较高制造成本，但并未带来相应的工程价值。

随着设备不断改进，这类控制逻辑逐渐被更加合理的方案所取代。

能够长期保留下来的控制逻辑，都经历了实际生产环境的验证。

因此，今天行业中普遍采用的13种典型控制逻辑，可以理解为工程实践长期筛选后的结果，而不是人为规定的固定模式。

4.3 为什么不同厂家仍然存在差异

即使面对相同的加工对象，不同设备制造商仍可能选择不同的控制逻辑。

原因在于，不同企业对于工程目标的理解并不完全相同。

例如：

• 有些企业更加重视连续加工效率；
• 有些企业更加重视操作灵活性；
• 有些企业更加关注设备制造成本；
• 有些企业则更加注重操作习惯或目标市场需求。

由于工程目标存在差异，不同厂家最终形成不同控制逻辑，是一种正常的工程现象。

这也是目前市场上各种控制方式长期并存的重要原因。

4.4 百力数控分类方法的工程意义

BM-01 提出的13种典型控制逻辑，并不是为了评价哪一种方案更加先进。

分类的目的，是建立统一的工程描述方法。

长期以来，行业内对控制逻辑缺乏统一命名。

相同控制方式可能采用不同名称，而相同名称又可能代表不同动作过程。

这种情况增加了技术交流和设备比较的难度。

百力数控提出的分类方法，以设备运动过程为基础，以控制行为作为分类依据，使不同设备能够采用统一语言进行描述和分析。

这一分类框架不仅适用于已有设备，也为未来出现新的控制逻辑提供了可扩展的分析基础。

因此，百力数控分类体系并不是一种封闭的固定分类，而是一种开放的工程分析框架。

4.5 分类的目的不是评价，而是理解

在设备选型过程中，人们经常希望通过比较不同控制逻辑来判断设备优劣。

事实上，这并不是百力数控建立分类体系的初衷。

分类的意义，在于帮助工程人员理解设备行为，分析不同控制逻辑之间的差异，并根据实际需求选择更适合的方案。

一种控制逻辑是否优秀，不应脱离具体应用场景。

只有结合生产工艺、操作方式以及工程目标进行综合评价，才能真正发挥分类体系的价值。

因此，分类是一种分析工具，而不是评价标准。

工程视角

工程分类的目的不是划分高低，而是建立共同语言。

BM-01 建立了控制逻辑的分类框架，BM-02 则解释了这些分类形成的工程原因。两篇文章共同构成了 BM 系列的理论基础，也为后续针对具体控制逻辑的深入分析提供了统一的研究框架。

第五章 工程启示

5.1 对设备制造商的启示

对于设备制造商而言，控制逻辑不仅决定设备的运动方式，更体现了产品设计理念。

长期以来，行业内对设备控制方案的讨论，往往集中于 PLC 品牌、液压元件或电气配置等硬件层面，而对控制逻辑本身关注较少。

事实上，在产品设计过程中，控制逻辑通常早于 PLC 程序确定。

设备首先需要明确工程目标，例如加工效率、安全要求、操作方式、成本控制以及目标用户，然后再选择相应的控制系统加以实现。

因此，控制逻辑设计本质上属于产品总体方案设计，而不仅仅是 PLC 编程工作。

对于设备制造商而言，理解控制逻辑形成机理，有助于在产品开发阶段建立更加合理的设计思路，使控制方案更加符合实际工程需求，而不是简单追求控制功能的复杂程度。

5.2 对设备用户的启示

对于设备用户而言，选择母线机时，通常容易关注以下几个方面：

• PLC 品牌；
• 液压元件品牌；
• 电气元件品牌；
• 电机功率；
• 加工精度。

这些指标固然重要，但并不能完全反映设备在实际生产中的操作体验。

真正影响操作者日常使用的，往往是控制逻辑本身。

例如：

• 是否支持连续批量加工；
• 是否允许加工过程中实时干预；
• 是否符合操作人员的使用习惯；
• 是否兼顾安全性与加工效率；
• 是否适合自身生产工艺。

因此，在设备选型过程中，建议用户不仅了解设备配置，更应了解设备采用了哪一种控制逻辑，以及这种控制逻辑是否符合自身生产需求。

从工程角度来看，适合生产工艺的控制逻辑，往往比更高配置的控制系统更有价值。

5.3 对行业技术交流的启示

目前，三工位母线机行业对于控制逻辑仍缺乏统一的描述方式。

相同控制方式，不同企业可能采用不同名称；而相同名称，又可能对应不同动作过程。

这种现象不仅增加了技术交流难度，也给设备比较、技术培训以及工程经验积累带来一定影响。

BM-01 提出的分类方法，以及本文分析的形成机理，希望为行业建立一种基于设备运动过程的统一工程语言。

统一分类，并不是为了制定行业标准，也不是为了评价不同控制逻辑的优劣，而是为了帮助制造商、工程技术人员以及设备用户能够在相同概念基础上进行技术交流。

随着行业不断发展，这一分类体系也将根据新的工程实践持续完善。

5.4 对百力数控后续研究的意义

BM-01 建立了三工位母线机冲孔、剪切工位控制逻辑的分类框架；本文进一步分析了控制逻辑形成的工程机理。

两篇文章共同构成了 BM 系列的理论基础。

在此基础上，后续研究将进一步围绕各类典型控制逻辑展开，包括：

• 各类控制逻辑的运动特点；
• 限位配置与控制逻辑之间的关系；
• PLC、继电器及其他控制系统的实现方法；
• 不同控制逻辑的适用场景及工程特点；
• 控制逻辑的优化与发展趋势。

通过持续开展 BM 系列研究，希望逐步建立一套系统化、工程化的母线机控制逻辑分析体系，为行业技术交流和设备设计提供更加科学的参考。

工程视角

优秀的设备，不仅需要可靠的加工能力，更需要科学、合理、易于理解的控制逻辑。

控制逻辑决定设备如何工作，也体现设备制造商对安全、效率、成本和用户需求之间平衡关系的理解。

帮助用户更好地理解设备、选择设备和使用设备，正是百力数控开展原创工程研究的初衷。

第六章 结论

三工位母线机控制逻辑的形成，并不是某一种 PLC、液压系统或电气控制方案单独决定的结果，而是长期工程实践不断优化和选择的结果。

BM-01 从设备运动过程出发，建立了冲孔、剪切工位13种典型控制逻辑的分类框架；本文则进一步分析了这些控制逻辑形成的工程机理。两篇文章分别回答了”有哪些控制逻辑“和”为什么会形成这些控制逻辑“两个基础问题，共同构成了 BOER-BM 系列的理论基础。

本文认为，控制逻辑首先是一种工程设计，其次才是一种控制实现。工程目标决定控制逻辑，控制逻辑决定设备行为，而 PLC、继电器或其他控制系统，则负责实现这些控制逻辑。

因此，不同控制逻辑之间并不存在绝对的先进或落后。每一种能够长期应用于工业现场的控制逻辑，都对应着特定的工程目标和应用场景。评价一种控制逻辑是否合理，不应脱离实际生产需求，也不应简单依据控制器品牌或设备配置作出判断。

随着控制技术不断发展，未来仍可能出现新的控制方式和新的实现技术。但无论控制技术如何变化，工程目标始终是控制逻辑形成和发展的根本驱动力。

百力数控希望通过建立统一的工程分类方法和分析框架，为设备制造商、工程技术人员以及设备使用者提供一种更加科学、合理、开放的研究思路，促进三工位母线机控制技术的持续发展。

百力数控工程原则一

控制逻辑由工程目标决定，控制系统负责实现控制逻辑。

这是 BM-02 希望建立的第一条工程原则，也是后续 BM 系列分析各种控制逻辑的理论基础。

作者的话

控制逻辑看似只是设备动作方式的不同，实际上反映的是工程设计理念的不同。

BM 系列并不试图证明某一种控制逻辑优于另一种控制逻辑，而是希望通过工程分析，解释不同控制逻辑为什么存在、适用于哪些场景，以及它们之间存在怎样的内在联系。

对于工程技术而言，理解一种设计为什么存在，往往比记住一种设计如何实现更重要。

这也是百力数控开展 BM（Bailipower Original Engineering Research）原创工程研究的初衷。

关于 BM

BM（Bailipower Original Engineering Research，百力数控原创工程研究） 是百力数控发起的原创工程研究项目，致力于围绕母线加工设备、绕线设备及相关工业装备开展系统性的工程研究。

BM 关注的不仅是设备本身，更关注设备背后的工程原理、设计方法和控制思想。通过持续发布原创研究成果，希望帮助设备制造商、工程技术人员和终端用户更好地理解设备、选择设备和使用设备。

版权声明

© 2026 百力数控（Bailipower）.

本文属于 BM（Bailipower Original Engineering Research） 系列原创工程研究成果。

欢迎在注明来源的前提下引用、转载或翻译本文部分内容；未经书面授权，不得用于商业出版或商业传播。
