百力数控｜PCS-1600D变压器绝缘纸板双头剪圆机-产品介绍

一、产品简介

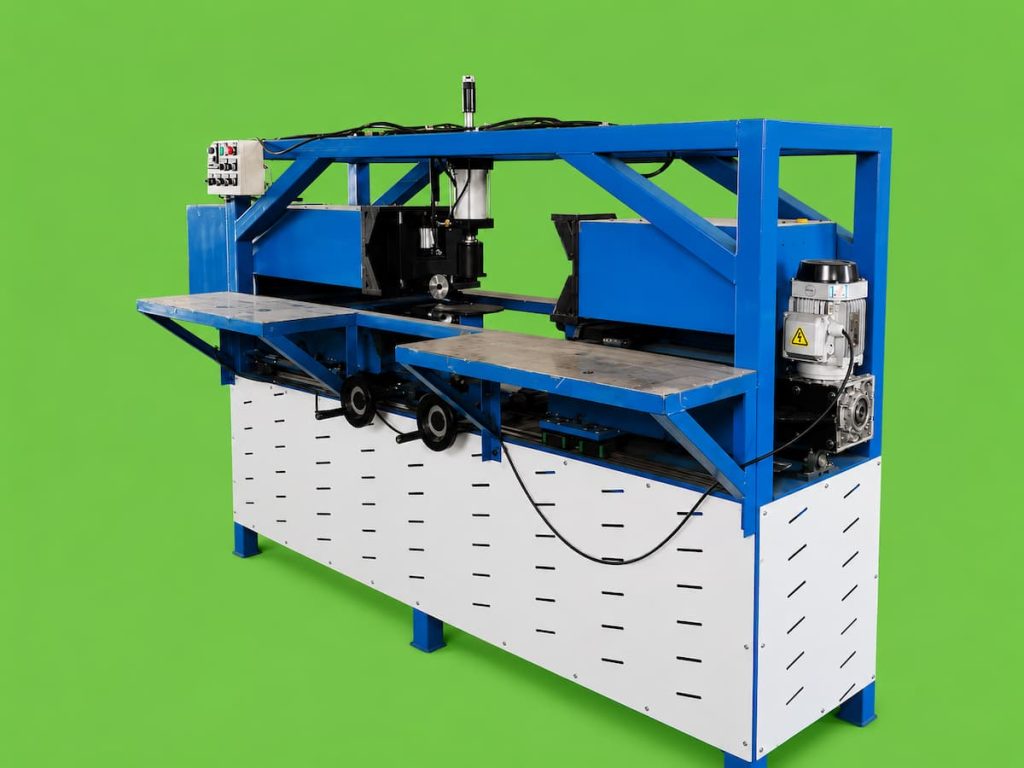

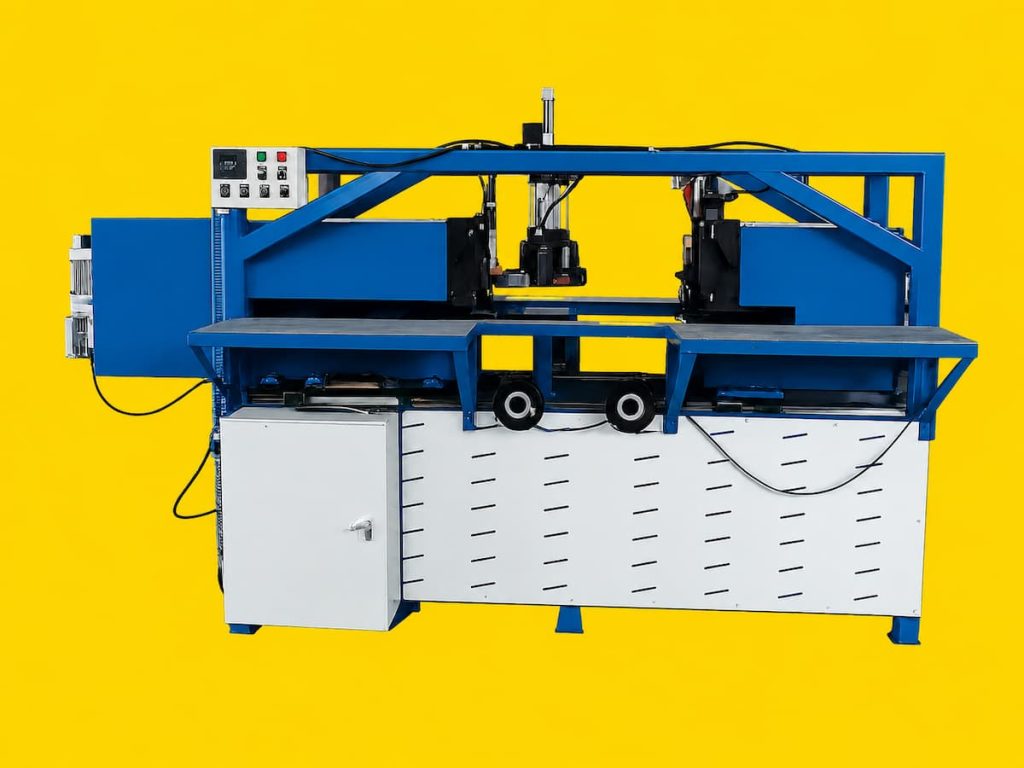

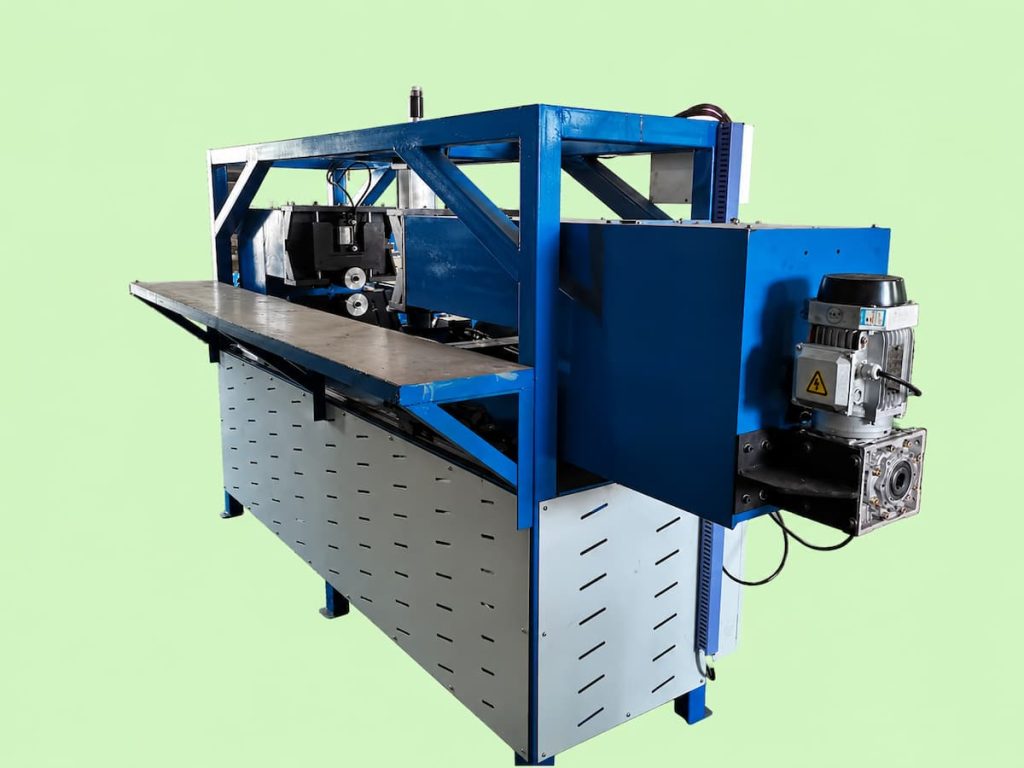

百力数控 PCS-1600D 绝缘纸板剪圆机是面向变压器、电机制造领域研发的专用圆形裁切设备，核心用于变压器绝缘纸板、玻璃纤维板等各类绝缘板材的圆片、圆环裁切作业。

结合不同生产厂家在加工精度、生产产能、采购预算、工艺标准上的差异化需求，百力数控为本机型规划常规电气控制、PLC 数控控制、数控伺服定位控制三种控制系统方案，客户能够依据自身实际生产工况自由选定设备配置，既不必为冗余的高端功能额外承担成本，也不会因设备配置不足限制产品加工标准。从前期选型规划到后期投产使用，百力全程提供技术参考，切实帮助客户选对机型、用好设备。

设备整机自重约 1100kg，厚重一体机架有效抑制裁切震动，保障长时间连续作业稳定性；机身外形尺寸 3000×1200×1800mm，占地紧凑，便于车间布局摆放。设备可加工直径 D300mm～D1600mm、厚度 0.5～5mm 的绝缘板材，成品加工圆椭圆度稳定控制在 ±0.8mm，裁切精度优异。整机采用国内通用三相 380V/50Hz 供电标准，国内绝大多数生产厂房可直接接线装机，电源适配性强。

二、产品核心优势

1. 三档电控分层设计，灵活适配各类生产需求

机型拆分三套成熟控制系统：基础常规电气款结构简洁、操作入门门槛低；PLC 数控款自动化程度均衡，适配连续性批量生产；数控伺服高配款定位精准，满足高精度严苛的绝缘件加工。百力数控依托多年绝缘加工设备研发经验，售前技术工程师可结合客户产品工艺、产能计划免费协助匹配机型配置，规避配置过剩或性能不足问题。

2. 双电机无级调速系统，适配多种材质裁切

设备搭载两台 0.75KW 主电机，主电机调速区间 0~1400r/min，配套刀具转速 0~140r/min、剪切线速度 0~35.2m/min。操作人员可根据绝缘纸板、玻纤板不同材质硬度灵活调节运行速度，有效改善板材裁切崩边、起毛问题，保障切面平整光洁。

3. 双独立升降结构，优化上下料效率

设备压盘升降行程＞25mm，刀具升降行程 15mm，压料结构锁紧牢固，工件拆装、成品取放步骤简便，大幅缩短单件产品换料耗时，有效提升车间整体加工效率。

三、机型配置 & 价格参考

配置分类	参考价格
走量基础款	29200 元
常规量产款	34800 元
高端精密款	40100 元

备注：三款机型分别搭载常规电气控制、PLC 数控控制、数控伺服定位控制系统，客户可结合自身产品加工精度、生产产能需求自主选购。

四、整机详细技术参数

参数项目	参数内容
产品型号	PCS-1600D
外形尺寸（长 × 宽 × 高）	3000×1200×1800mm
整机重量	约 1100kg
适用加工物料	变压器绝缘纸板、玻璃纤维板等绝缘板材圆形裁切
供电规格	三相 380V，50Hz
主电机参数	2 台，单台功率 0.75KW
主电机调速范围	0-1400r/min
标配刀具直径	80mm
刀具工作转速	0-140r/min
刀具剪切线速度	0-35.2m/min
裁切直径区间	D300mm-D1600mm
压盘升降距离	＞25mm
刀具升降距离	15mm
成品加工圆椭圆度	±0.8mm
板材剪切厚度	0.5-5mm

五、适用行业与配套服务

适用行业：干式 / 油浸式变压器生产企业、各类电机制造工厂、绝缘材料深加工厂家、非标绝缘圆垫片定制加工企业。

配套服务：客户购机后，百力数控提供设备上门安装调试、操作人员一对一实操教学，针对所选控制系统进行专项实操培训，从设备落地到熟练投产全流程跟进，帮助采购方快速掌握设备使用技巧。

六、常见问答

6.1 问：PCS-1600D 绝缘纸板剪圆机能够加工哪些原材料？

答：本机主打变压器绝缘纸板、玻璃纤维板加工，可裁切厚度在 0.5mm-5mm 区间内的同类硬质绝缘板材，用于加工圆形绝缘垫片、绝缘圆环。

6.2 问：三种不同控制系统，该如何挑选适配自身生产的机型？

答：侧重简易操作、常规精度生产可选基础电气款；需要稳定连续性批量生产、追求自动化效率优先选择 PLC 数控款；产品对圆度尺寸要求严苛、高精度量产需求推荐伺服高配款，我司技术人员可根据客户产品工艺免费提供选型建议。

6.3 问：设备供电是 380V，国内工厂可以直接通电使用吗？

答：设备标准供电规格为三相 380V、50Hz，属于国内工业通用电源标准，常规生产车间无需改造供电线路即可直接装机使用。

6.4 问：本机的加工尺寸范围是多少？能加工最小和最大多大的圆？

答：裁切圆形工件直径范围为 D300mm~D1600mm，在该尺寸区间内的圆形绝缘件都可以正常裁切，板材厚度适配 0.5~5mm。

6.5 问：设备到货之后，厂家会上门安装调试吗？

答：购机合作后，百力数控提供上门安装调试服务，同时配套专属操作培训，指导工作人员完成设备调试、日常操作与基础保养，确保设备快速投入量产。

6.6 问：成品裁切的圆度精度可以达到什么标准？

答：设备出厂标准加工圆椭圆度误差控制在 ±0.8mm，满足绝大多数变压器、电机绝缘配件的行业加工精度要求。
