您的位置： > 产品中心 > 三工位母线机 PBM-303
在电气设备制造行业，选购母线加工机不能只看加工能力。设备机械结构、控制方式、运动逻辑以及长期运行稳定性，会直接决定生产效率、加工一致性与操作手感。
百力数控始终认为，一台优质母线机，不只是能完成剪切、冲孔、折弯三道工序，更要在整机使用寿命内，保持稳定、可控、实用的加工性能。
我们的经营理念很简单：帮助客户更好地选择母线机，更好地使用母线机。

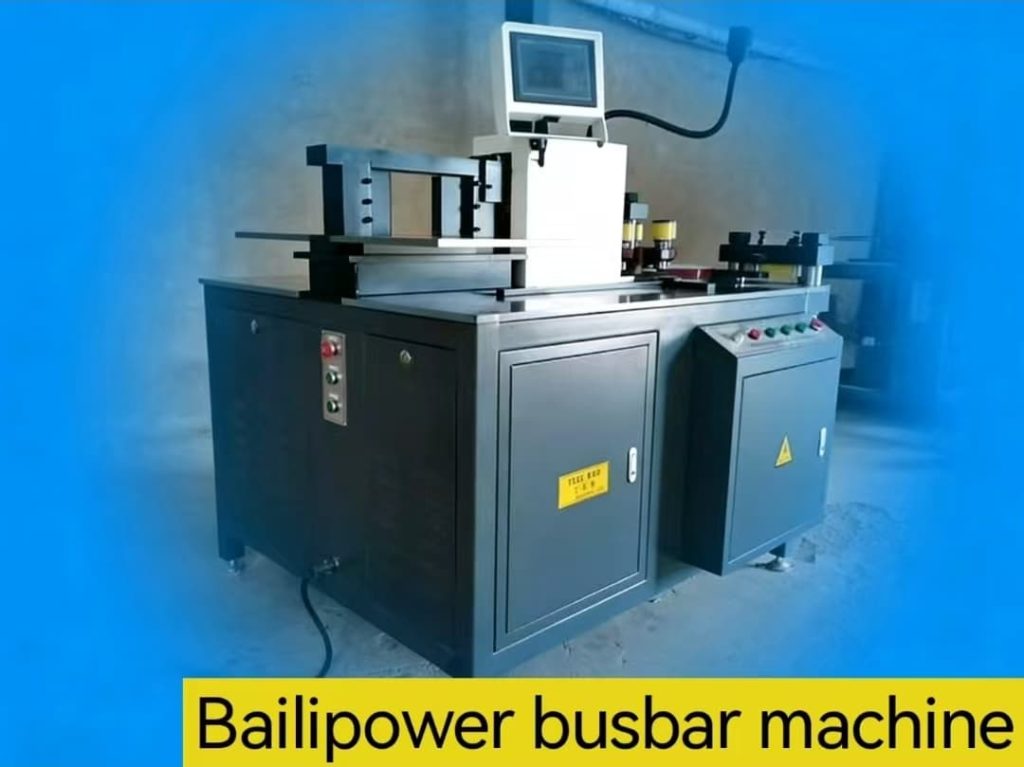

PBM-303 三工位母线加工机，专为开关柜、配电设备、变压器、控制柜、新能源系统及各类电气行业的铜、铝母线加工打造。设备集成母线加工三大核心工序——剪切、冲孔、折弯，整机结构紧凑，搭载稳定可靠的液压驱动系统。
母线加工机绝非机械零件的简单拼接。一台设备的品质，取决于机械结构、液压系统、电气控制系统与软件逻辑的协同匹配程度。
百力数控深耕实用化工程研发，坚守四大设计标准：
摒弃一味堆砌高规格参数的思路，我们会根据客户真实生产工况，搭配最合适的设备配置方案。
行业虽统称其为”三工位母线加工机”，但 PBM-303 内部采用三套独立加工系统设计：
每套系统均配备专属驱动电机、液压执行机构、加工工装模具与独立控制逻辑。三套系统可根据生产需求单独运行，也可同步作业。
该结构设计带来四大优势：
剪切、冲孔、折弯模块分体独立设计，运行互不干扰，操作稳定灵活。

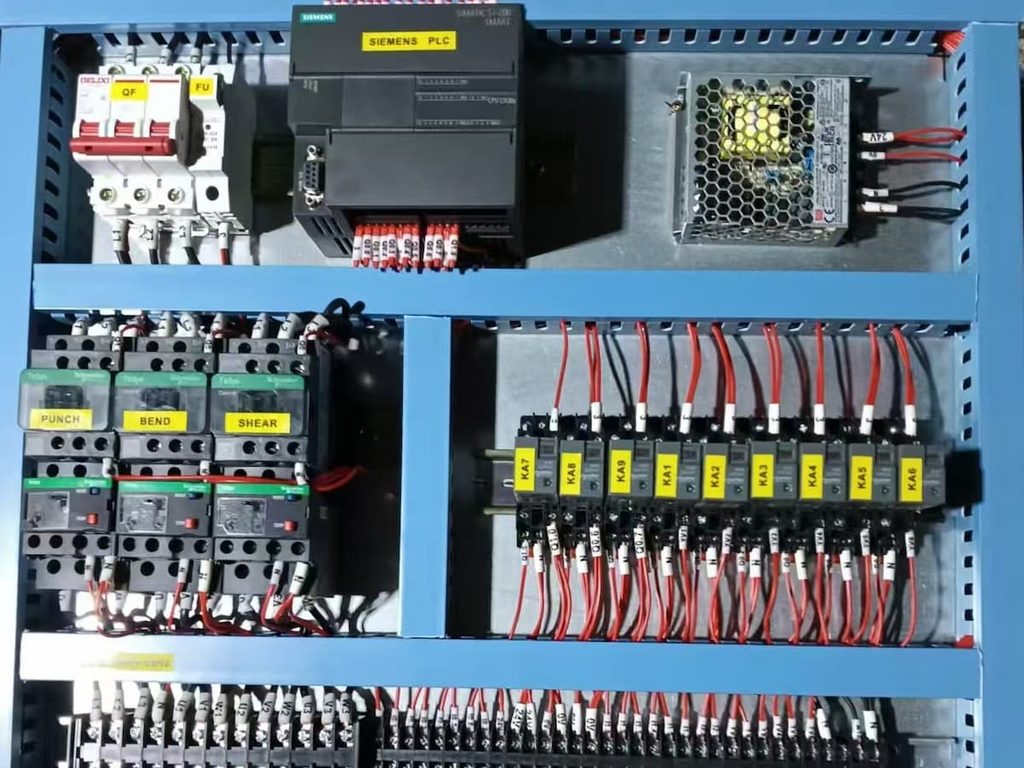

不同工厂生产需求各不相同，百力数控不强制客户使用统一配置，提供三类控制系统可选：继电器控制、PLC 控制、PLC + 伺服定位控制。
PBM-303 重点优化折弯模具运动控制，折弯模具直线位移精度可达 ±0.05 mm，该参数直接体现机器本身的精准度。
PBM-303 支持折弯结构、定位方式、控制逻辑、模具配件按需选配，无需为不同工况单独采购整机。
| 项目 | 规格参数 |
|---|---|
| 产品名称 | 三工位母线加工机 |
| 设备型号 | PBM-303 |
| 品牌 | 百力 |
| 机器整体加工能力级别 | 300 KN 级 |
| 外形尺寸（长×宽×高） | 1780 × 1400 × 1500 mm |
| 整机净重 | 1500 kg |
| 控制方式 | 继电器 / PLC / PLC + 伺服定位 三选一 |
| PLC 品牌 | 西门子 / 三菱 / 可定制 |
| 供电电压 | 220V / 380V / 400V / 415V，支持定制 |
| 电源频率 | 50 Hz / 60 Hz |
| 项目 | 规格参数 |
|---|---|
| 主电机功率 | 4 kW |
| 最大剪切力 | 400 kN |
| 可加工母线最大宽度 | 160 mm |
| 可加工母线最大厚度 | 16 mm |
| 控制逻辑 | A1-3, B1-10 |
说明：PBM-303 剪切系统推荐 B7 控制逻辑，详细动作过程参看百力数控技术文章：《三工位母线机冲孔剪切工位13种典型控制逻辑 – 分类方法与工程分析 ｜ 百力数控原创技术研究 · BM-01》。
| 项目 | 规格参数 |
|---|---|
| 主电机功率 | 4 kW |
| 最大冲孔力 | 350 kN |
| 可加工母线最大宽度 | 160 mm |
| 可加工母线最大厚度 | 16 mm |
| 冲孔孔径范围 | φ4.3 – φ25 mm |
| 定位方式 | 激光定位灯，定位销 |
| 控制逻辑 | A1-3, B1-10 |
标配冲孔模具：
可根据客户需求定制特种冲孔模具。冲孔系统同样推荐 B7 控制逻辑，可根据不同生产工况自由定制各种控制逻辑，详情参看百力数控技术文章：《三工位母线机为什么会形成13种典型控制逻辑？——控制逻辑形成机理分析｜百力数控原创技术研究·BM-02》。
| 项目 | 规格参数 |
|---|---|
| 主电机功率 | 4 kW |
| 最大折弯出力 | 350 kN |
| 可加工母线最大宽度 | 160 mm |
| 可加工母线最大厚度 | 16 mm |
| 位移检测元件 | 拉线式编码器 |
| 折弯模具直线位移精度 | ±0.05 mm |
折弯精度参考值：
| 项目 | 参数 |
|---|---|
| 常规折弯角度精度（参考值） | ±1° |
| 重复折弯角度精度 | ±0.3° |
注：折弯角度精度仅作参考数值，实际折弯效果受母线材质、厚度、宽度、模具形状、折弯半径、材料回弹等多重因素影响。
折弯控制原理：
PBM-303 折弯系统通过精准控制折弯模具直线位移完成加工，完整工作流程：录入母线参数 → 录入模具参数 → 计算目标模具位置 → 液压机构进给 → 编码器实时反馈 → 到达设定位置 → 模具回退 → 完成折弯加工。
折弯角度是最终加工结果，折弯模具直线位移才是设备实际控制核心变量。
标配折弯模具：
PBM-303 折弯工位提供两种机架结构可选，分别适配不同加工场景，客户可根据母线规格与工艺要求灵活选择。
适用于标准常规母线折弯加工，是行业通用型结构方案。
主要特点：
针对折弯时需要高强度结构支撑的工况设计，适合厚规格、宽规格母线的大吨位折弯作业。
主要特点：
选型建议：开式与闭式的选择，主要取决于母线规格、生产产量以及折弯工艺要求。常规铜排加工选开式结构即可满足需求；厚排、宽排或对折弯精度要求更高的场景，推荐闭式结构。
PBM-303 提供三种电气控制方式，按照客户真实生产需求配置，没有先进落后区分。
传统经济型方案，标准批量加工，操作简单、维修方便、采购成本低、运行稳定可靠。
便于生产数据管理、可扩展功能丰富。
面向对铜排加工速度、精度有更高要求的场景，是效率功能升级型配置。
操作者手动调节尺寸定位挡块至所需位置，或利用钢尺卡尺等手动画线。
面向对尺寸定位速度、精度有更高要求的场景，是效率升级型配置。
定位方式：伺服驱动自动尺寸定位
核心功能：
可根据限位配置，踩踏方式，前进方式，返程方式等条件选择具体动作过程。详情参看百力数控BM系列技术文章。
PBM-303 三工位母线加工机广泛应用于电气制造行业铜、铝母线加工，典型行业场景包括：
答：”三工位”是行业通用叫法，对应剪切、冲孔、折弯三大加工工序。但设备内部采用三套完全独立的加工系统，每套系统都拥有独立传动机构、加工组件与专属控制逻辑。
答：实际生产中三套加工单元可独立运行，每套均配备独立动力驱动、液压机构与专属操作逻辑。三套系统集成在同一台设备机架上，但运行互不干扰，属于三套独立加工单元。
答：B7 控制逻辑是百力数控针对冲孔、剪切工序分析的动作流程控制方案，定义设备进给、位置管控、启停、回退整套动作顺序。不同动作流程会直接影响操作手感、加工效率与产品一致性。
答：该参数代表折弯加工过程中折弯模具的定位精准度。液压折弯设备依靠精准控制模具位移来达成折弯效果，折弯角度只是最终加工成品表现，模具直线位移才是设备核心可控参数。
答：最终成型折弯角度受母线材质、板材厚度、母线宽度、模具外形、折弯半径、材料回弹等多重变量影响。折弯角度是综合工况下的成品结果，设备本身的定位性能以折弯模具直线位移精度为准。
答：不是。PLC + 伺服定位仅用于母线尺寸精准定位，替代人工钢尺划线，物料上下料仍需人工完成。
答：常规规格铜排加工、追求性价比与换模便捷性，选开式结构即可；加工厚规格、宽规格母线，或对折弯稳定性、角度一致性要求更高，推荐闭式结构。
答：支持。百力数控可根据客户母线尺寸、加工工艺、模具需求、控制方案、车间生产环境做整机配置定制。
答：选型需综合考量最大加工母线尺寸、日均产量、产品种类、定位方式需求、操作工使用习惯。百力数控优先为客户匹配实用适配方案，而非一味推荐高价高配机型。
答：市面上大部分设备差异仅为选配功能不同，而非整机核心结构区别。通过模块化选配方案，客户无需采购多余用不上的功能，按需搭配，降低采购成本。
