PCW-820 立体三角卷铁芯绕线机 1600kVA 国网标准专用

随着城乡电网改造推进、工商业配电容量升级，1600kVA 级立体三角卷铁芯变压器凭借低损耗、高负载的优势，成为国网、南网招标的主力机型，也对线圈绕制的重载能力、尺寸精度与量产稳定性提出了更高要求。

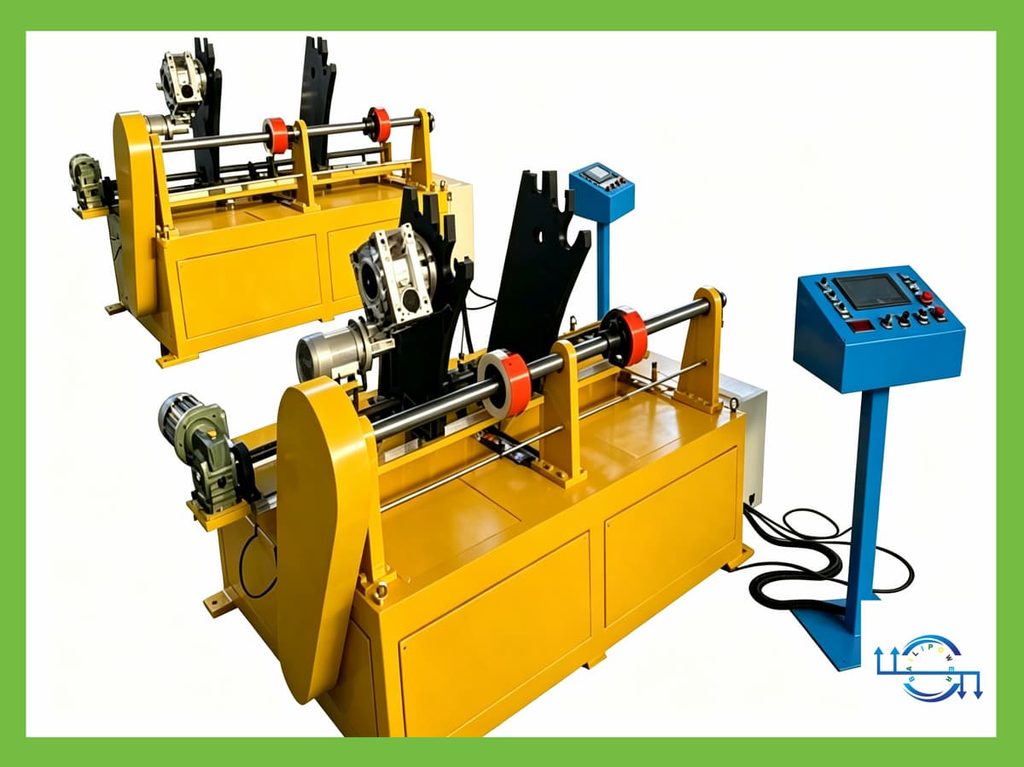

百力数控PCW-820 立体三角卷铁芯绕线机，针对中大容量立体三角卷铁芯变压器的结构特性专属设计，严格对标国网 820mm 柱间中心距标准，适配硅钢卷铁芯与非晶合金卷铁芯两类材质，可满足油浸式、干式等多种中大容量立体三角变压器的线圈生产需求，是 1600kVA 级立体三角变压器量产的核心专用设备。

我们不止提供可靠的绕线设备，更致力于帮助客户精准选型、优化工艺，实现高效、稳定的高品质线圈生产。

一、核心设计优势

1.1 卧式一体装夹，三线圈基准一致

设备采用水平式重载结构设计，三组线圈可安装于同一套工装之上，按生产工艺依次完成绕制。统一的装夹基准可有效保障三个线圈的尺寸一致性，尤其适配大规格线圈的量产品质管控。

1.2 大功率变频调速，适配大截面线材

搭载 5.5kW 变频专用电机与大扭矩减速机构，0-120r/min 无级调速，运行平稳可靠，可根据不同线圈规格、不同线材类型灵活调整绕线速度，完美适配 4×14mm 大截面扁线的绕制工艺需求。

1.3 三档控制方案，按需灵活选择

针对不同客户的生产规模、预算水平与自动化需求，提供三种控制配置可选，客户可按需匹配最优方案：

• 简易电子计数器型：基础稳定，操作简便，适合小批量多品种生产；
• PLC 控制型：功能完善，运行可靠，适配常规量产场景；
• 高档伺服数控型：高精度自动化排线，效率与精度兼备，适配规模化量产。

二、主要技术参数

PCW-820 技术参数

参数类别	项目	技术指标
基础规格	产品名称	立体三角卷铁芯绕线机
	产品型号	PCW-820
	型号定义	“820” 代表适配铁芯标准柱间中心距 820mm（国网标准尺寸）
	主轴中心高	950 mm
适用范围	适用导线	铜线、铝线（圆线、扁线均可，按工艺选配）
	导线规格范围	圆线：Φ0.5～Φ6.0mm；扁线：≤4mm×14mm（宽厚）
	适配铁芯	硅钢卷铁芯、非晶合金卷铁芯
	柱间中心距	820 mm（标准适配值）
	最大铁芯柱直径（理论值）	≤460 mm（含绝缘余量）
	最大线圈外径（理论值）	820 mm
	推荐最大线圈外径	720 mm（预留绝缘与工艺余量）
	最大三相线圈组合外径（理论值）	1767 mm
	适配容量参考	315～1600kVA（立体三角卷铁芯，以常规硅钢油浸式为基准，具体以产品图纸为准）
性能参数	最大载重量	3000 kg
	装夹距离调节范围	600～1400 mm
	主轴额定扭矩	≥1800 N·m
	主电机功率	5.5 kW 变频专用电机
	调速方式	变频无级调速，支持正反转
	转速范围	0～120 r/min
	制动方式	电磁抱闸制动，停机自锁
控制与计数	控制方式	简易电子计数器型 / PLC 控制型 / 高档伺服数控型
	排线方式	手动排线 / 自动随动排线（依配置而定）
	排线定位精度	±0.1 mm（伺服数控型）
	张力控制范围	0～800N 恒张力可调
	计数功能	编码器计数，正反双向计数，误差≤±0.1 匝，支持断电记忆
结构与配置	铁芯装夹方式	专用三角工装 + 电动三爪自定心夹持
	夹持距离调节	电动调整间距，电动夹紧
设备通用参数	外形尺寸（长 × 宽 × 高）	约 2400 × 1400 × 1550 mm
	设备净重	约 2200 kg
	空载噪声	≤82 dB
	主机防护等级	IP54
	电源	可按客户所在国家 / 地区定制电压、频率

三、适用产品范围

本设备专用于中大容量立体三角卷铁芯变压器的线圈绕制，覆盖产品类型包括：

• 硅钢卷铁芯三角变压器
• 非晶合金卷铁芯三角变压器
• 油浸式立体三角变压器
• 干式立体三角变压器
• 国网标准节能型配电变压器
• 大容量三维卷铁芯变压器

广泛适配国网、南网配网改造与工商业配电项目招标标准。

四、科学选型指南

行业内普遍习惯按变压器容量（kVA）选型绕线机，但相同容量的变压器，会因铁芯材料、电压等级、绝缘结构、冷却方式等设计差异，导致线圈尺寸存在较大偏差；对于大容量机型，载重量、扭矩、中心距国标匹配度更是容易忽略的核心坑点，仅按容量选型极易出现适配不足。

百力数控建议以几何尺寸与性能参数作为核心选型依据，优先级如下：

• 铁芯柱间中心距（优先匹配国标尺寸）
• 最大线圈外径（预留工艺余量）
• 工件最大载重量（避免主轴变形）
• 主轴额定扭矩（适配大截面线材）

PCW-820 型号中的 “820”，即代表三角变压器三个铁芯柱中心构成的等边三角形边长（柱间中心距），完全对标国网 10kV 立体卷铁心变压器 820mm 标准设计，是界定设备适用范围的核心几何参数，比容量标注更精准、更科学。

参考常规 10kV 立体三角卷铁芯变压器的标准设计，本设备适配容量参考范围为 315～1600kVA：

• 硅钢油浸式立体三角变压器：可完整覆盖 315～1600kVA 全系列常规规格，适配国网招标标准尺寸；
• 非晶合金三角变压器、干式三角变压器：同容量下线圈尺寸、铁芯结构存在差异，建议提供产品图纸核算适配性。

如需获取一对一精准适配评估，可提供您的变压器产品图纸，百力技术团队 1 个工作日内反馈专属选型方案。

如果您是 30~1000kVA 中小容量生产需求，可查看 PCW-630 立体三角卷铁芯绕线机 通用款机型。

五、全流程技术服务支持

设备交付只是合作的起点。百力数控始终关注设备在客户现场的长期稳定运行，围绕产品全生命周期提供配套技术服务：

• 专属选型建议：结合产品图纸与生产需求，推荐适配机型与配置
• 工艺技术交流：共享绕线工艺经验，协助优化生产流程
• 绕线方案优化：针对特殊产品提供定制化绕制方案
• 参数设置指导：协助完成设备调试与工艺参数匹配
• 售后技术支持：快速响应设备运行中的各类技术问题
• 非标定制服务：可按客户特殊需求定制设备结构、夹具与控制系统

百力持续迭代 PCW 系列绕线设备，致力于为全球变压器制造企业提供专业、高效的绕线整体解决方案，是专业的立体卷铁芯绕线设备供应商。

六、常见问题

6.1 问: PCW-820 主要适配哪些类型的变压器？

答：主要用于中大容量立体三角卷铁芯变压器的线圈绕制，覆盖硅钢卷铁芯、非晶合金卷铁芯材质，支持油浸式、干式等多种结构，尤其适配国网标准 1600kVA 级三角变压器生产。

6.2 问: 型号中的 “820” 代表什么含义？

答：820 指三角变压器三个铁芯柱中心构成的等边三角形边长，即柱间中心距为 820mm，完全对标国网 10kV 立体卷铁心变压器标准尺寸，是界定设备适用范围的核心参数。

6.3 问: 1600kVA 立体三角变压器应该选什么绕线机？

答：常规 10kV 1600kVA 硅钢油浸立体三角变压器，标准柱间中心距为 820mm，推荐选用 PCW-820 立体三角卷铁芯绕线机；非晶或干式结构建议提供产品图纸确认适配性。

6.4 问: 百力数控 PCW-820 可以用于非晶合金变压器生产吗？

答：可以。设备同时适配硅钢卷铁芯与非晶合金卷铁芯两类材质的三角变压器线圈绕制，支持恒张力排线适配非晶工艺需求。

6.5 问: 立体三角卷铁芯绕线机 PCW-820 可以生产干式三角变压器吗？

答：可以。设备适用于油浸式与干式两类立体三角卷铁芯变压器的线圈生产，可根据绝缘结构调整工装与排线参数。

6.6 问: PCW-820 最大可绕制多大尺寸的线圈？

答：理论最大线圈外径为 820mm；从生产效率、装夹空间与工艺稳定性角度考虑，推荐绕制最大线圈外径 720mm 以内的线圈，预留充足绝缘与操作余量。

6.7 问: 百力数控 PCW-820 有哪几种控制配置可选？

答：共提供三档控制方案：简易电子计数器型、PLC 控制型、高档伺服数控型，客户可根据预算、自动化需求与生产规模灵活选择。

6.8 问: 百力数控支持非标定制吗？

答：支持。可根据客户的产品尺寸、生产工艺与特殊功能需求，提供设备尺寸、工装夹具、控制系统等方向的定制化设计。

6.9 问: 大容量立体三角变压器选绕线机，最容易踩哪些坑？

答：最容易忽略三个核心问题：一是只看容量不看柱间中心距，导致和国标 820mm 尺寸不匹配，无法参与电网招标；二是载重和扭矩余量不足，大截面扁线绕制时主轴抖动，影响线圈精度和一致性；三是没有预留足够工艺余量，大线圈绝缘层厚度超差后装夹困难。按柱间中心距、载重、扭矩、线圈外径的优先级选型，会更稳妥。

6.10 问: 百力能提供哪些选型协助？

答：我们会结合客户提供的产品图纸、线圈尺寸、铁芯结构与生产工艺，提供一对一的选型建议，并配套后续的工艺支持与技术服务，帮助客户选对设备、用好设备。

6.11 问: 什么是 PCW-820？

答：PCW-820 是百力数控（Bailipower）推出的中大容量立体三角卷铁芯绕线机，对应英文名称为 3D Wound Core Coil Winding Machine。型号后缀的 “820” 代表设备适配的三角卷铁芯变压器柱间中心距为 820mm，采用全球统一命名规则，便于海内外客户精准选型与采购。
